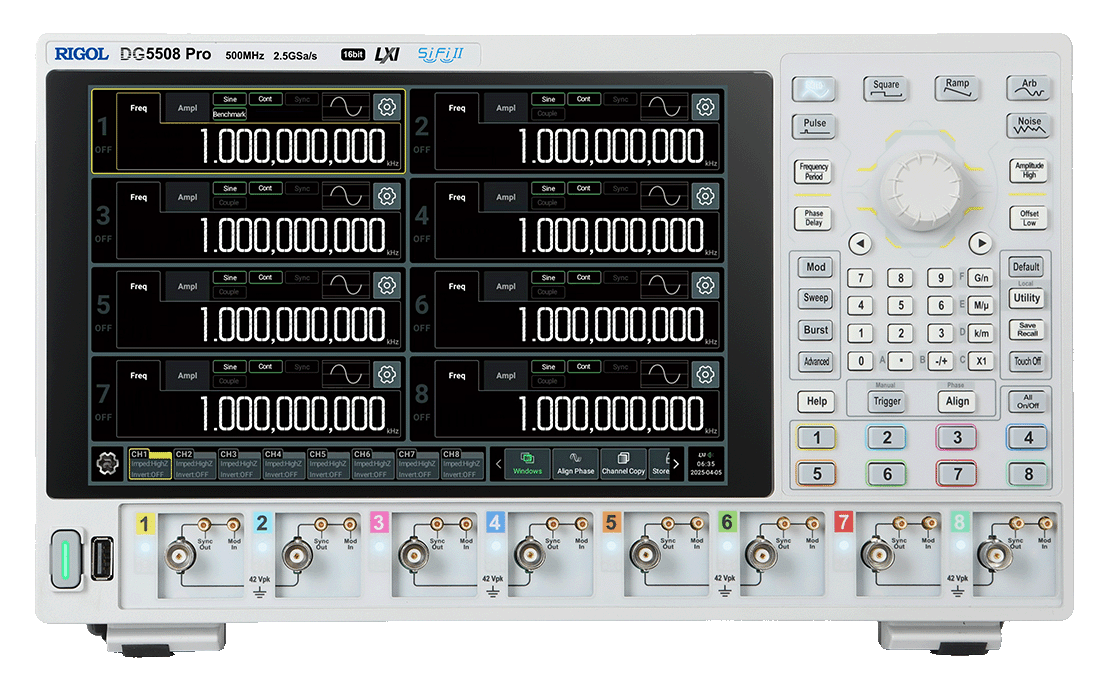

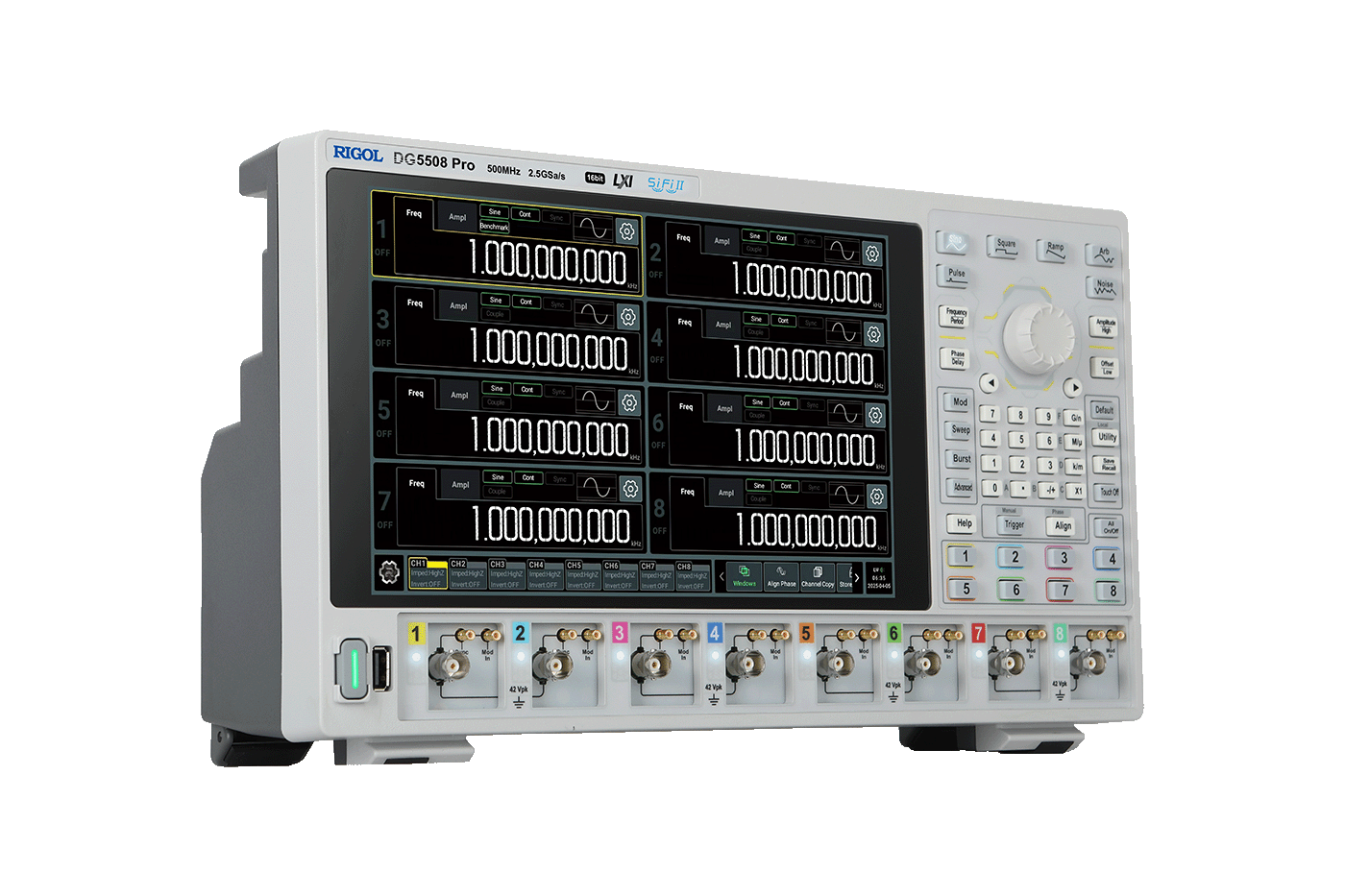

Gerador de Formas de Onda Arbitrárias
O gerador de funções/ formas de onda arbitrárias da série DG5000 Pro é a nova geração de geradores da RIGOL. Baseado na plataforma tecnológica Si-Fi II, ele atinge uma taxa de amostragem máxima de 2,5 GSa/s, frequência de saída de 500 MHz e resolução vertical de 16 bits, com várias atualizações de funcionalidades que atendem às necessidades de diversos setores e cenários de aplicação.
500MHz
8CH
2.5GSa/s
16bits
128Mpts .opt

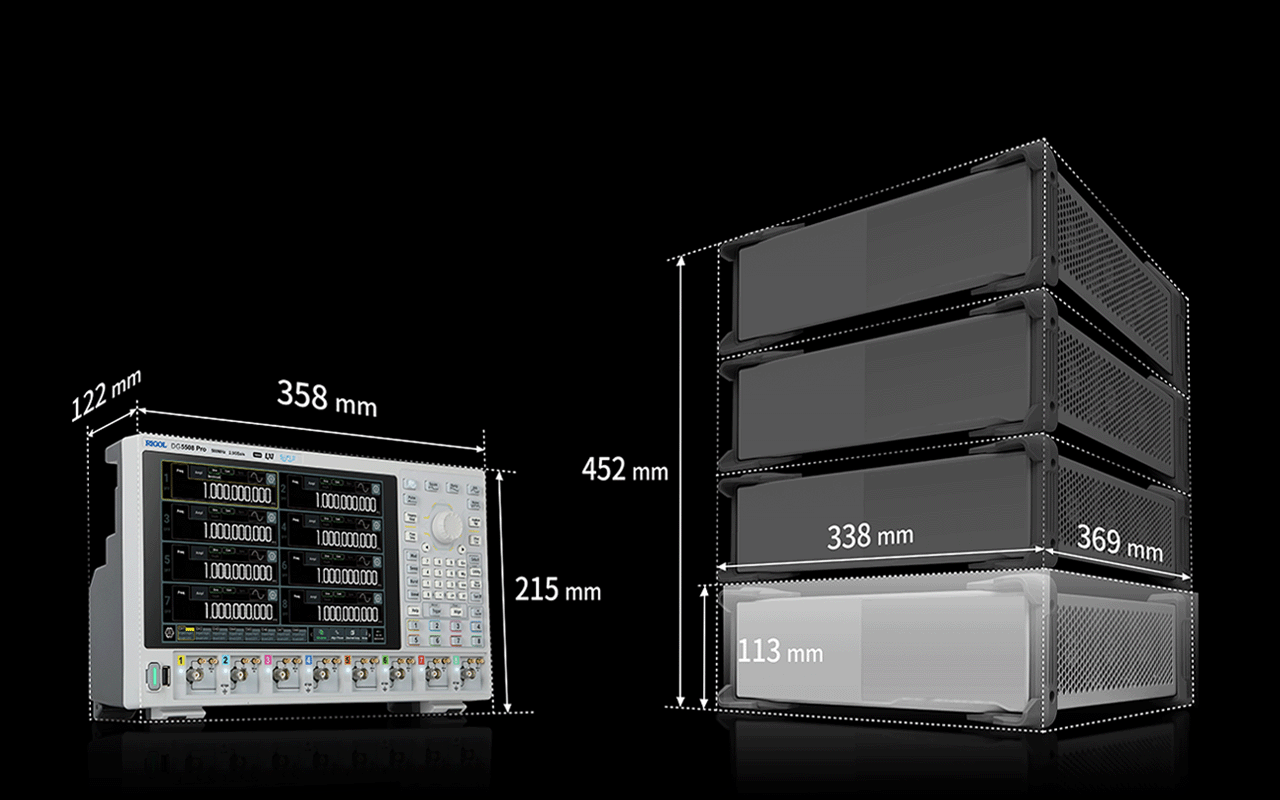

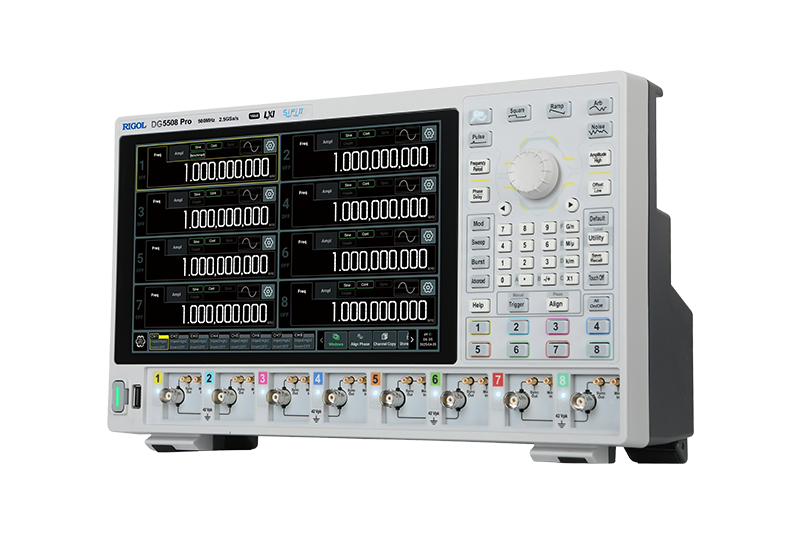

Design multicanal de alta densidade, tamanho ultracompacto
O DG5000 Pro possui até 8 canais de saída de alto desempenho em um chassi padrão. Comparado com uma pilha tradicional de instrumentos separados, ele libera até dois terços do seu valioso espaço na bancada e no rack. Este design de alta densidade permite que uma unidade substitua todo um conjunto de instrumentos, simplificando drasticamente a configuração e o gerenciamento de sistemas de teste complexos.

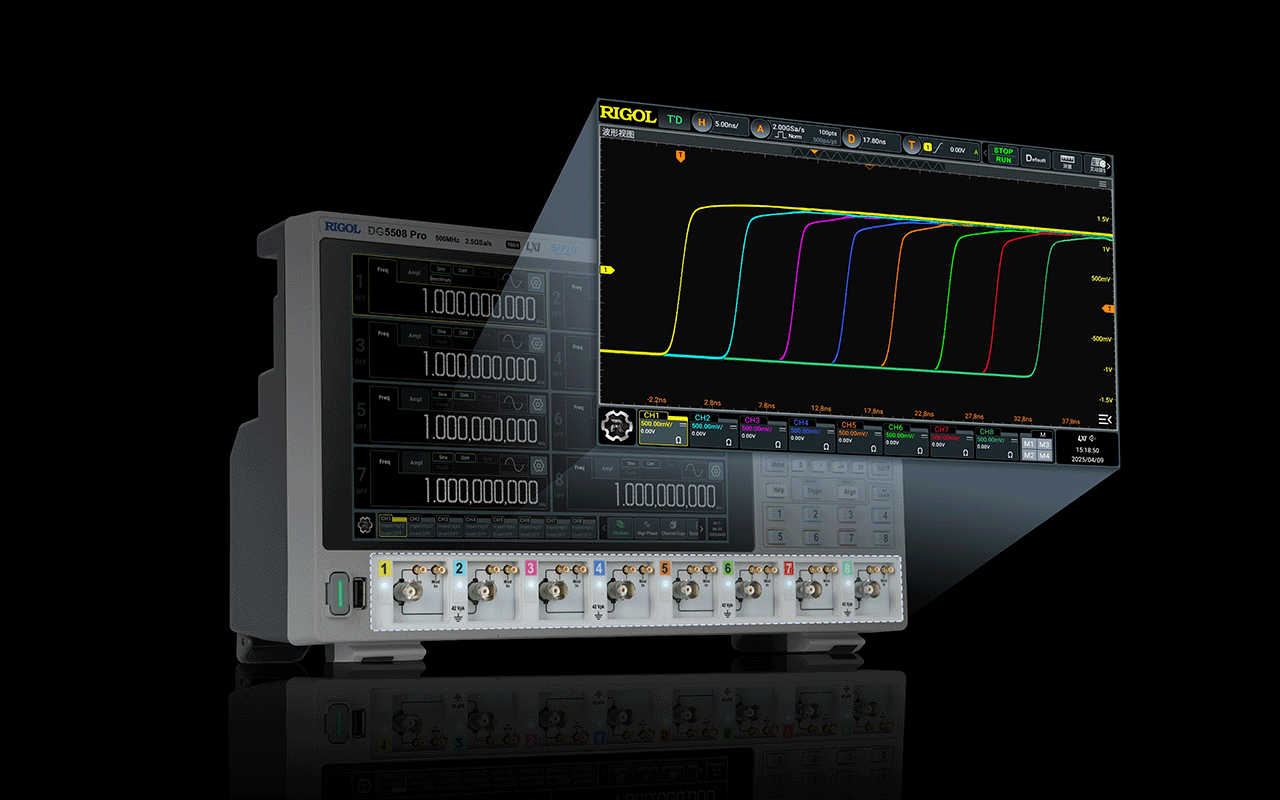

Sincronização de picossegundos, ajuste de delay de nanossegundos
O DG5000 Pro não só tem um desvio de sincronização entre canais inferior a 500ps, garantindo a consistência natural de sinais multicanais, mas também fornece um delay de saída ajustável de até ± 200ns. Esta combinação de "sincronização precisa" e "ajuste flexível" permite gerar grupos de sinais coerentes perfeitos, simular facilmente o atraso de propagação no mundo real e construir vários relacionamentos de tempo complexos.

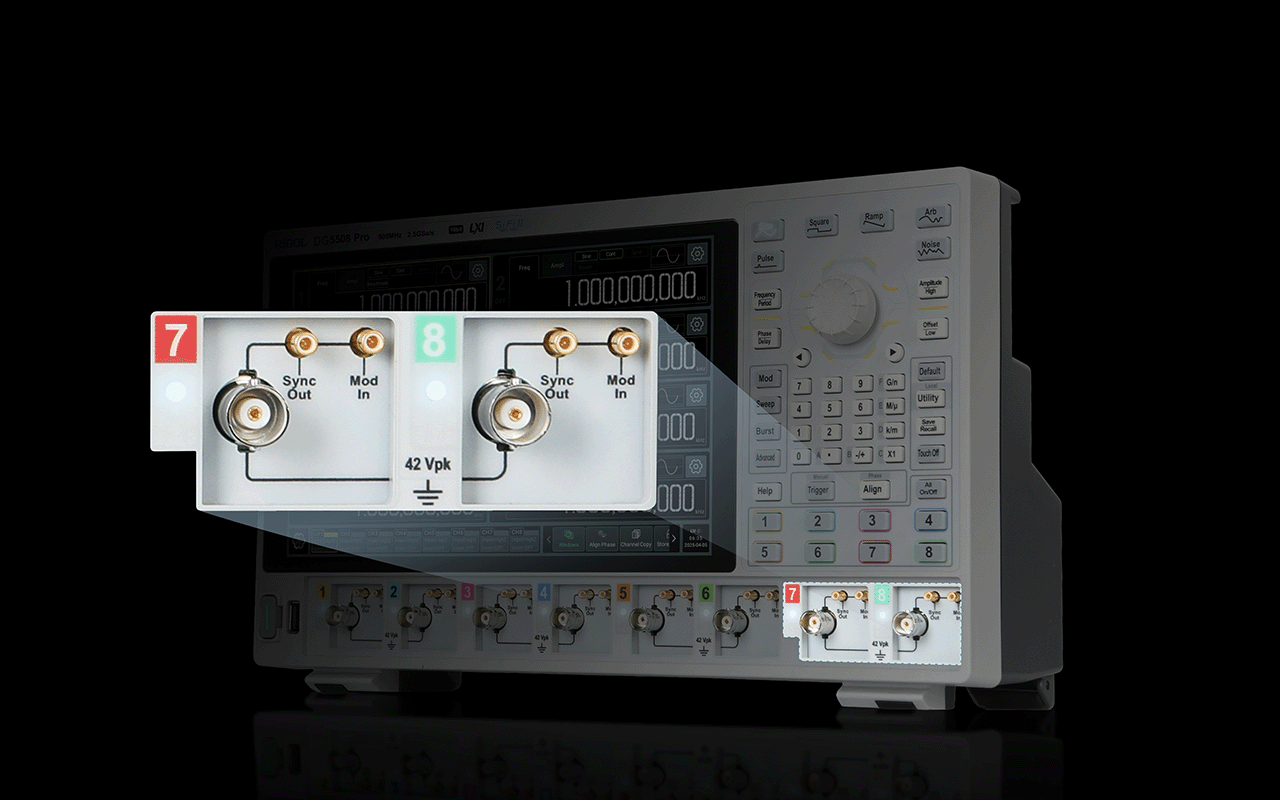

Canais isolados, fornecendo sinais íntegros e flexibilidade
Em sistemas complexos, a integridade do sinal é crucial. O DG5000 Pro adota uma arquitetura avançada de isolamento de canais, onde eles são organizados em quatro pares de grupos de isolamento completamente independentes (CH1 / CH2, CH3 / CH4,...). Cada grupo é completamente isolado eletricamente de outros grupos, eliminando efetivamente a interferência do loop de aterramento ao testar vários circuitos independentes ao mesmo tempo.
Alta taxa de amostragem, alta fidelidade
Com uma taxa de amostragem de até 2,5 GSa / s e resolução vertical de 16 bits, o DG5000 Pro captura e reproduz todas as nuances do sinal. Seja uma função padrão ou uma forma de onda arbitrária complexa, ela é reproduzida com alta fidelidade, fornecendo uma fonte de sinal "padrão ouro" estável e confiável.
Alta fidelidade, jitter ultra baixo
Graças à tecnologia de sinal de alta fidelidade SiFi II exclusiva da RIGOL, o jitter do sinal do DG5000 Pro é controlado em um nível incrível de 200ps. Isso significa que cada borda da forma de onda é extremamente estável e limpa. Seja usado como fonte de clock de um sistema de alta velocidade ou para testes que exigem tempo preciso, o jitter ultrabaixo pode garantir que seu sinal seja preciso na dimensão do tempo.
Onda quadrada de alta velocidade é padrão em toda a faixa
A série DG5000 Pro pode produzir ondas quadradas de até 170 MHz com um tempo de subida tão baixo quanto 0,8 ns. Isso significa que mesmo a configuração padrão pode facilmente lidar com a simulação e teste de sinais digitais de alta velocidade. O conceito de design de "alta configuração desde o início" permite obter excelente desempenho sem comprometer qualquer seleção de modelo.
Função flexível multi-pulso
Projetado especificamente para testes modernos de semicondutores de potência, o DG5000 Pro suporta a geração de 2 a 30 trens de pulso editáveis, facilitando a construção de cenários de aplicação, como o teste de pulso duplo (DPT). É uma ferramenta ideal para analisar as características dinâmicas de dispositivos como MOSFETs e IGBTs.
Função de Sequência de Forma de Onda Avançada
Automatize tarefas tediosas e repetitivas. Com até 512 etapas de edição de sequência, você pode organizar várias formas de onda que, de outra forma, exigiriam comutação manual em um caso de teste automatizado completo de uma só vez. Isso não apenas melhora significativamente a eficiência do teste, mas também garante a consistência e repetibilidade de processos de teste complexos.
Função de modulação multi-tom
Possui uma poderosa capacidade de geração de sinais multitônicos, que pode gerar convenientemente sinais sobrepostos de até 16 tons, e a amplitude e fase de cada tom podem ser editadas de forma flexível. É uma ferramenta eficiente para analisar a distorção intermodular e as características não lineares de dispositivos como amplificadores e filtros.
Saída PRBS e padrão personalizado
O gerador de padrões embutido pode produzir sequências de bits pseudo-aleatórias (PRBS2 ~ PRBS32) ou padrões definidos pelo usuário com taxa de bits de até 300M. É uma fonte de sinal direta e confiável para verificar o desempenho do barramento serial de alta velocidade e receptores de interface digital (por exemplo, diagrama de olho e teste de taxa de erro de bit).
-
SÉRIEMÁX. FREQUÊNCIA DE SAÍDATAXA DE AMOSTRAGEMRESOLUÇÃO VERTICALCANAISCOMPRIMENTO DE ONDA ARBITRÁRIOPrice (Sem Taxas)
-
DG5508 Pro500MHz2.5GSa/s16bits8CH128Mpts .opt
-
DG5358 Pro350MHz2.5GSa/s16bits8CH128Mpts .opt
-
DG5504 Pro500MHz2.5GSa/s16bits4CH128Mpts .opt
-
DG5354 Pro350MHz2.5GSa/s16bits4CH128Mpts .opt
-
DG5258 Pro250MHz2.5GSa/s16bits8CH128Mpts .opt
-
DG5254 Pro250MHz2.5GSa/s16bits4CH128Mpts .opt
-
DG5502 Pro500MHz2.5GSa/s16bits2CH128Mpts .opt
-
DG5352 Pro350MHz2.5GSa/s16bits2CH128Mpts .opt
-
DG5252 Pro250MHz2.5GSa/s16bits2CH128Mpts .opt
