Geradores de Sinal RF
Modelos de geração e modulação de sinal RF de alto desempenho de 3 e 6 GHz com gerador de banda base IQ integrado opcional e base de tempo OCXO

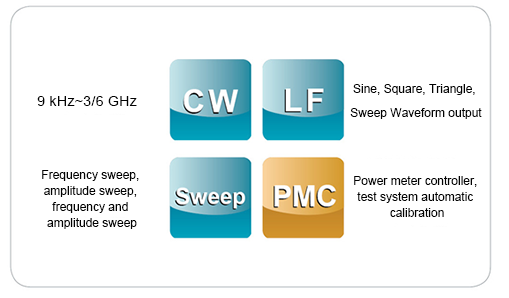

Função de saída de sinal
A frequência do sinal de saída DSG3000 de até 12 GHz pode produzir ondas contínuas, várias formas de sinais de baixa frequência e uma variedade de parâmetros podem ser definidos como sinal de varredura de frequência/amplitude, o sinal de saída é preciso e confiável e fornece calibração automática por meio do medidor de potência

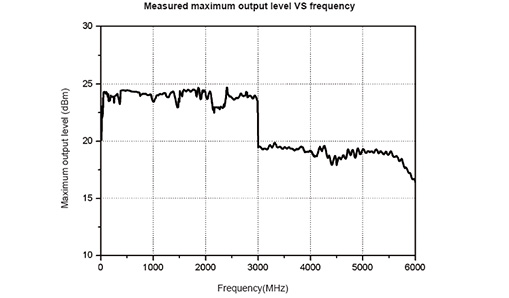

Capacidade de geração de sinal de alta potência
A amplitude máxima de saída é de mais de 13 dBm (valor nominal), que pode ser definido para mais de 25 dBm, que atende ao teste de não linearidade do amplificador.

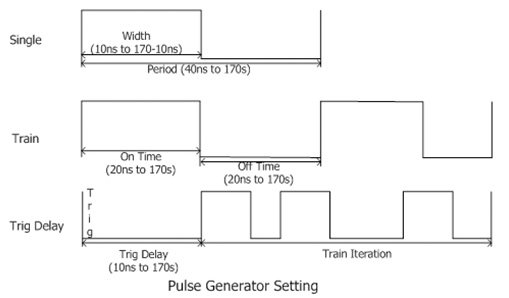

Modulação de pulso, fornecendo taxa de comutação de até 80 dB
Modulação de pulso padrão, taxa de ativação/desativação de pulso de até 80 dB, sequência de pulso personalizada opcional, pode gerar pulso único, pulso duplo e sequência de pulso arbitrário, com função de entrada de modulação externa analógica, pode facilmente perceber ASK, FSK, saída digital modulada simples, como PSK

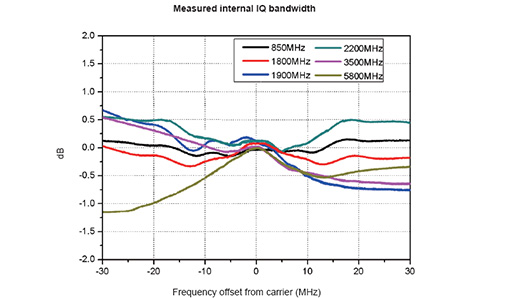

Modulação IQ interna e externa
Os usuários podem escolher os modos de modulação IQ interno e externo, largura de banda de modulação I/Q interna de até 60 MHz, EVM <0.7%, largura de banda de modulação I/Q externa de 240 MHz, EVM <0.8% (típico) e Ultra IQ Station para uma forma de onda de sinal de vetor gerada por conveniência

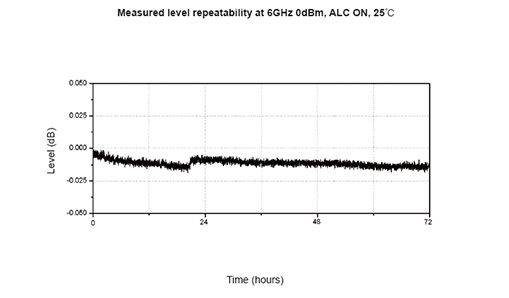

Estabilidade da amplitude de saída confiável
A excelente repetibilidade fornece aos engenheiros a confiança de teste suficiente de que a variação de amplitude de saída de 72 horas é inferior a 0,02 dB
Vários métodos de modulação
Modulação de amplitude padrão, modulação de frequência, modulação analógica de modulação igual e modulação de pulso e gerador de pulso, sequência de pulso definida pelo usuário opcional e modulação I / Q e gerador de banda base IQ podem gerar QAM, ASK, PSK, FSK, vários sinais de modulação comumente usados, como MSK; todas as modulações suportam fontes de modulação interna e externa

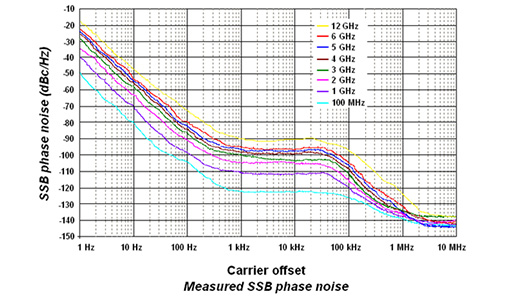

Métrica de ruído de fase
Alta pureza de sinal, ruído de fase valor típico <-110dBc/Hz a 20kHz, produtos similares nos Estados Unidos; melhor referência de relógio de alta estabilidade pode obter melhor índice de ruído de fase próxima

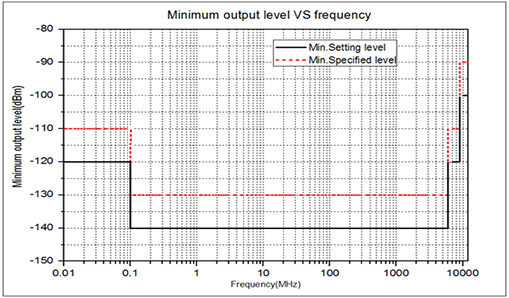

Capacidade de saída de sinal pequena
Amplitude de saída mínima de -130 dBm (pode ser definida para -140 dBm) para testes exigentes de sensibilidade do recetor
-
MODELOFAIXA DE FREQUÊNCIAFAIXA DOS INDICADORES DE AMPLITUDERUÍDO DE FASE SSBFUNÇÃO DE MODULAÇÃO
- NOME
- VERSÃO
- DATA DE LANÇAMENTO
- FAÇA O DOWNLOAD
-
DSG3000_DataSheetDSG3000_DataSheet - V1.0
- 2019-09-30
-
PDF
- NOME
- VERSÃO
- DATA DE LANÇAMENTO
- FAÇA O DOWNLOAD
-
DSG3000_ProgrammingGuideDSG3000_ProgrammingGuide
- V1.0
- 2019-09-30
-
PDF
- NOME
- VERSÃO
- DATA DE LANÇAMENTO
- FAÇA O DOWNLOAD
-
DSG3000_QuickGuideDSG3000_QuickGuide
- V1.0
- 2021-10-27
-
PDF
