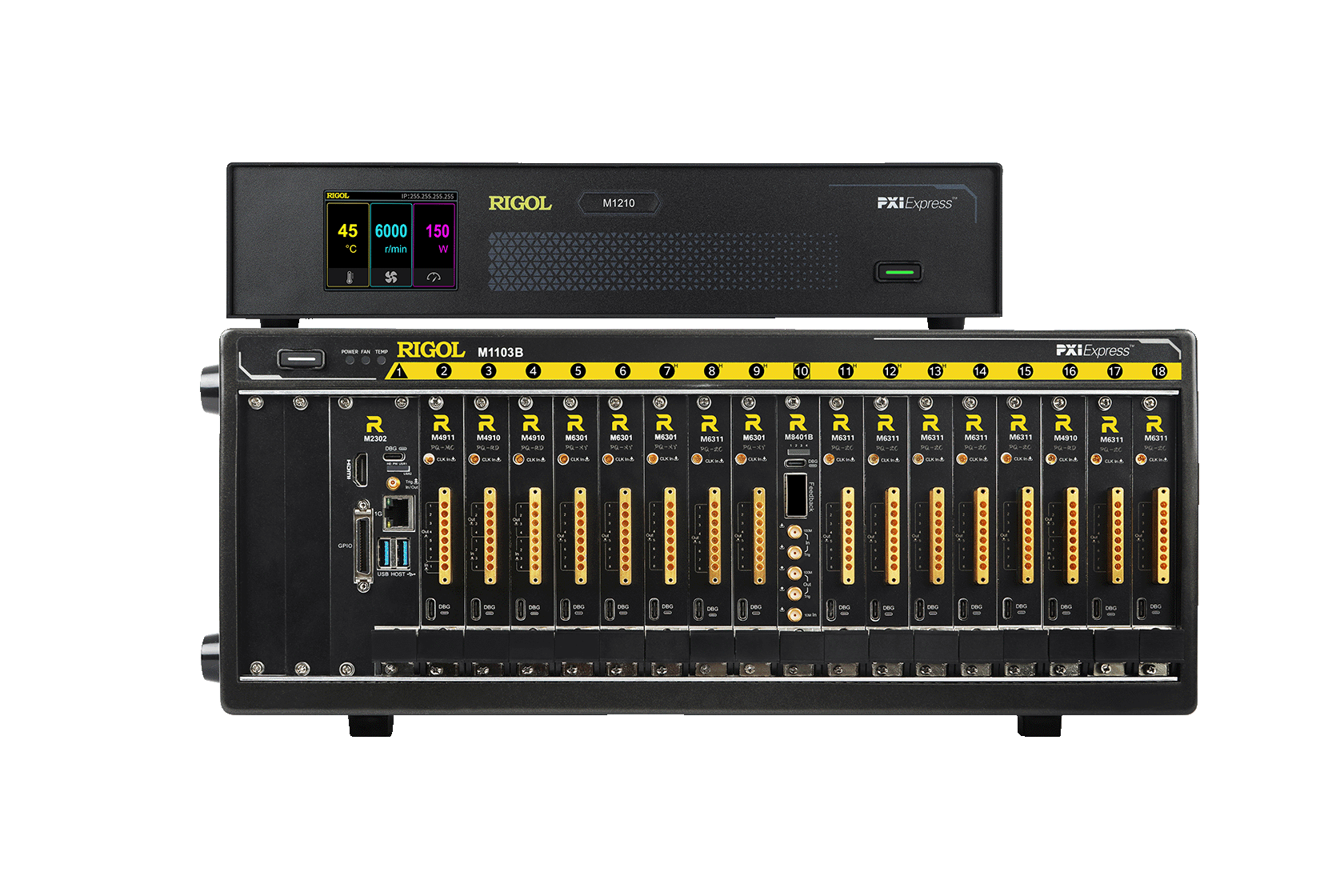

Solução de Medição e Controle Digital SPQ
O SPQ da RIGOL foi desenvolvido especificamente para computação avançada. Adotando uma arquitetura modular, o SPQ divide a funcionalidade em vários módulos de serviço que fornecem controle de micro-ondas preciso e versátil; aquisição de dados, análise e feedback em tempo real; geração de tensão de polarização com sobreposição de microondas; distribuição de relógio e gatilho; e muito mais. Por meio de estágios de desenvolvimento sucessivos, o SPQ evoluiu para uma solução orientada por conjunto de instruções adaptada às necessidades de teste de computação avançada, eliminando muitos pontos problemáticos encontrados em hardware de medição convencional.
6/8/10 GSa/s
3/4/5 GSa/s
14 bit
0.1GHz-9.8GHz

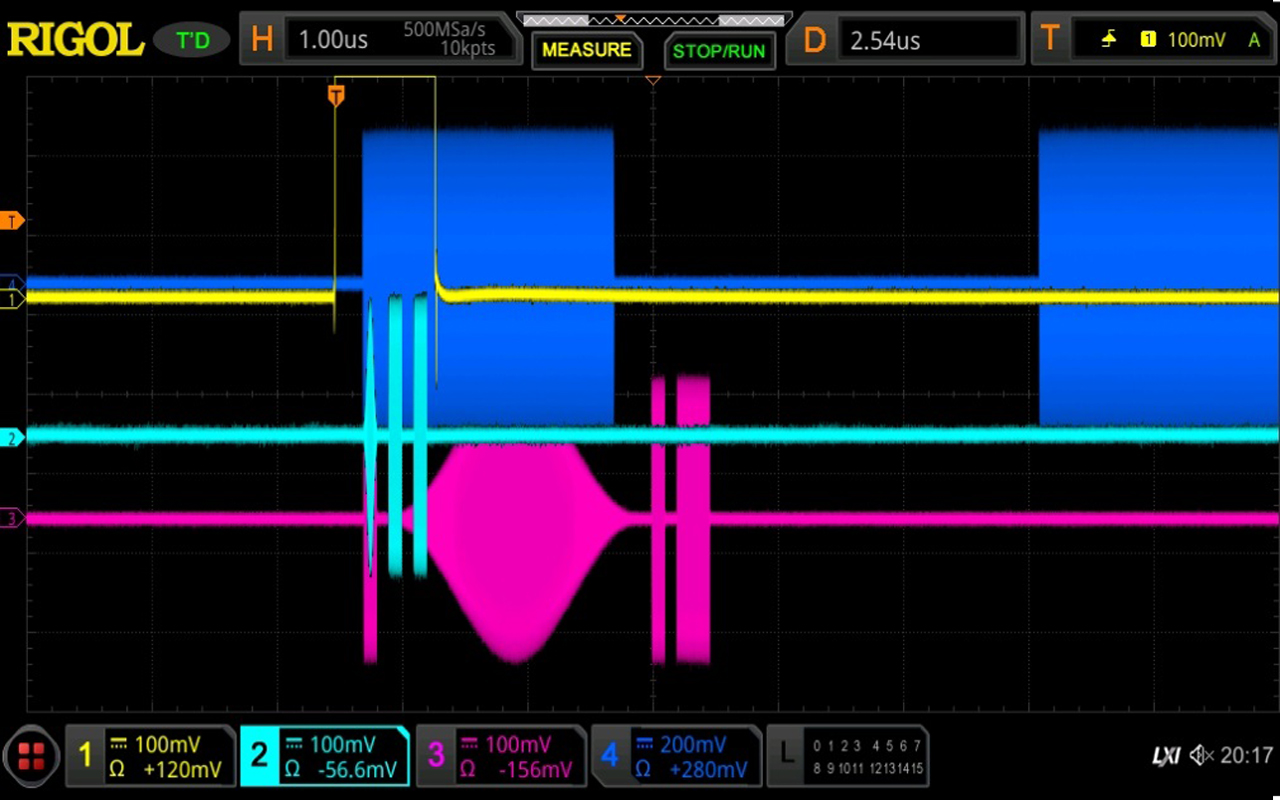

Maior Qualidade de Sinal de Microondas

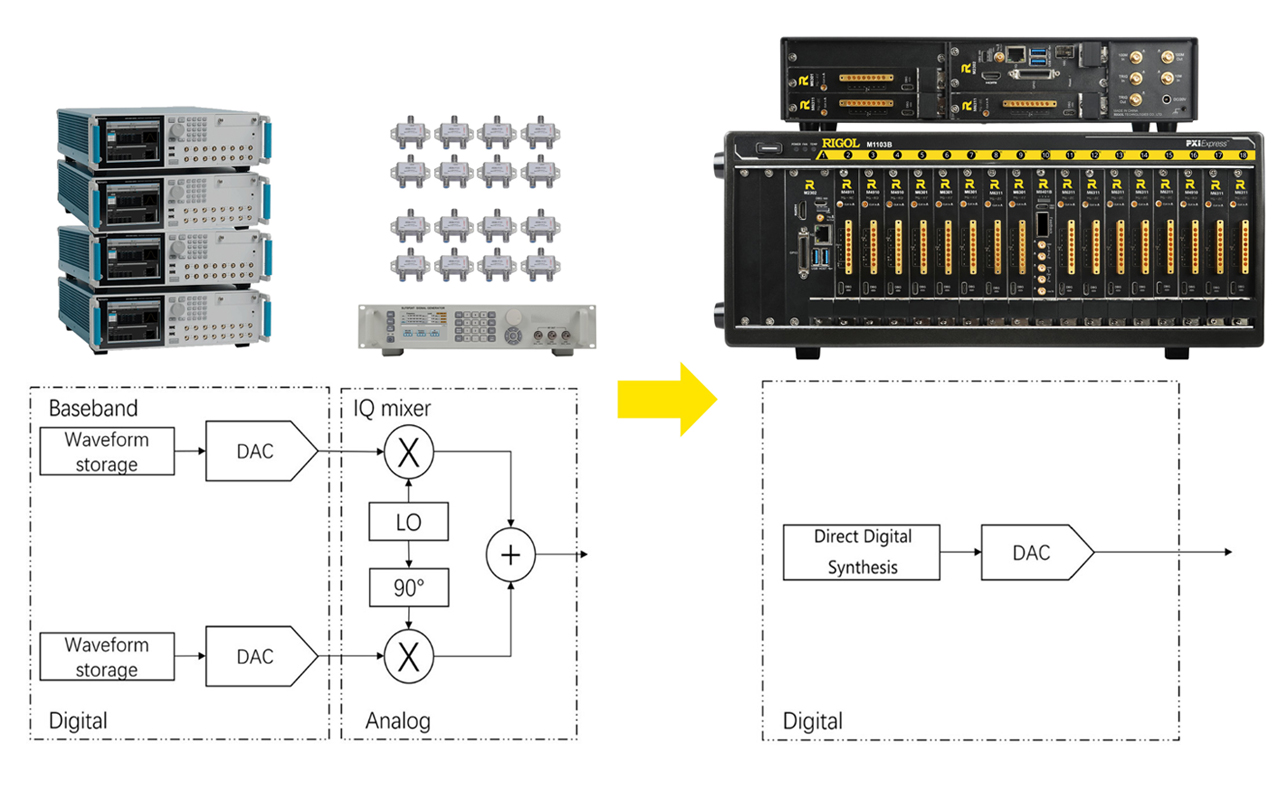

O SPQ emprega reprodução digital direta de alta taxa de amostragem no lugar da mixagem de banda base convencional, eliminando assim o vazamento de LO e o desequilíbrio de I/Q na fonte. Com saída digital direta, cada pulso de microondas mantém amplitude uniforme e fase precisa, deixando a forma de onda incontaminada.
Arquitetura simples e clara para implantação rápida de MCS
Com a saída digital direta, cada nó de computação precisa de apenas uma porta de sinal, sem mixers, sem combinadores multicanal. O cabeamento cai drasticamente e a depuração é simplificada, para que você possa construir o sistema em uma fração do tempo. O layout é claro e a manutenção é simples, oferecendo experimentos com centenas de nós suporte de hardware eficiente e confiável.

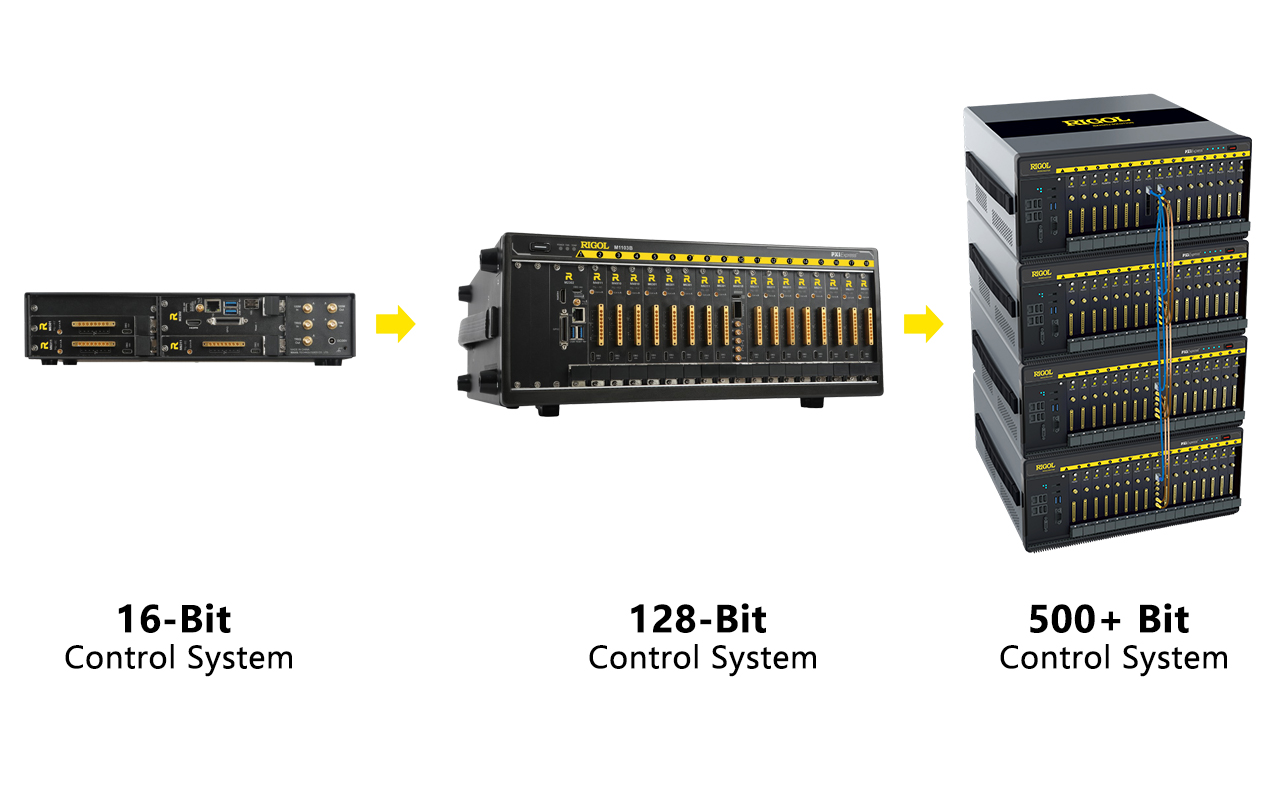

Altamente integrado, cobrindo todos os requisitos
Alojado em um chassi de 16 U de 19 polegadas, uma única unidade SPQ engloba mais de 500 canais de controle de microondas, cada um com ≥ 65 dBc isolamento para suprimir o crosstalk. A integração é 10 × maior do que as soluções tradicionais. Combinando a capacidade de M&C full-stack com cabeamento simplificado, o SPQ oferece escala e estabilidade.

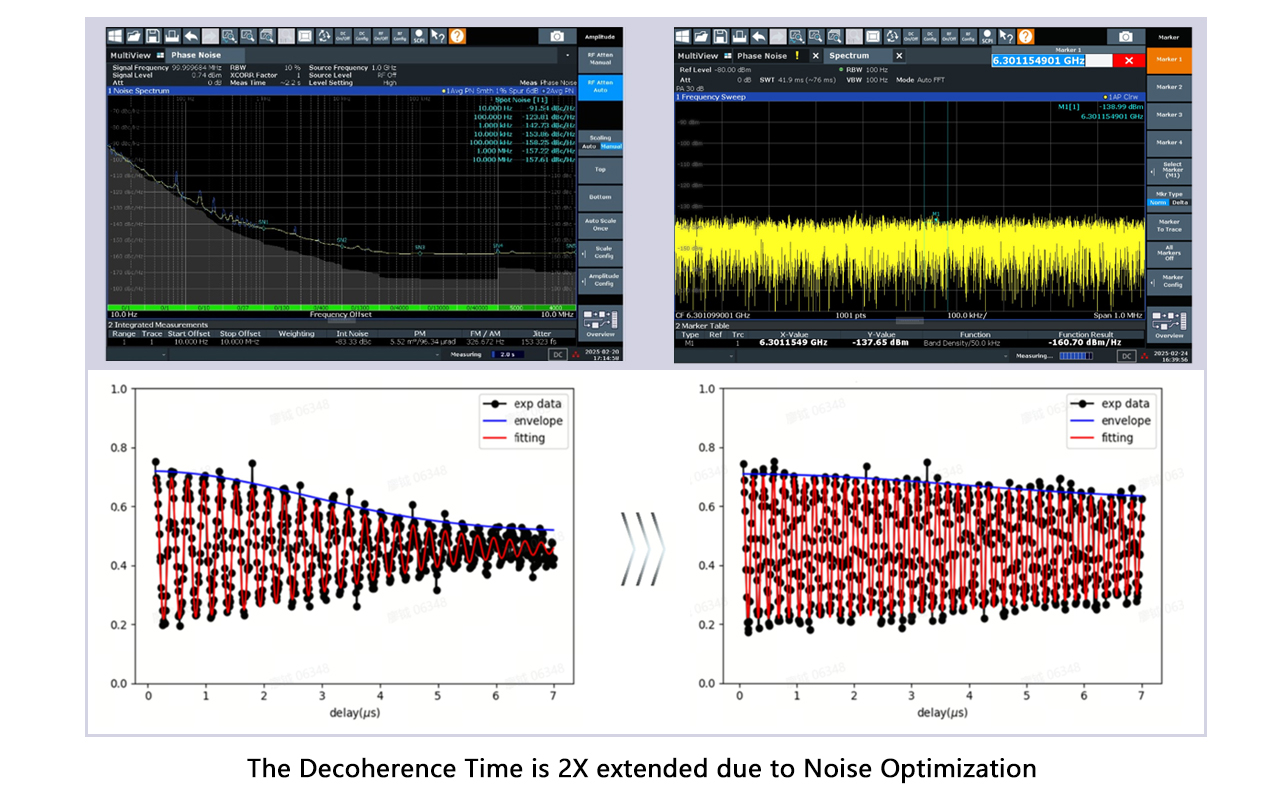

Ruído extremamente baixo e desempenho de bits otimizado
Em uma portadora de 100 MHz com um deslocamento de 1 kHz, o SPQ fornece ruído de fase de -142 dBc / Hz e uma densidade espectral de ruído abaixo de -160 dBm / Hz, fornecendo um ambiente ultra-limpo para elementos de computação sensíveis a ruído. O tempo de descoerência é marcadamente mais longo, fornecendo uma janela de computação mais do que o dobro das soluções convencionais e garantindo estabilidade de longo prazo para experimentos profundos.

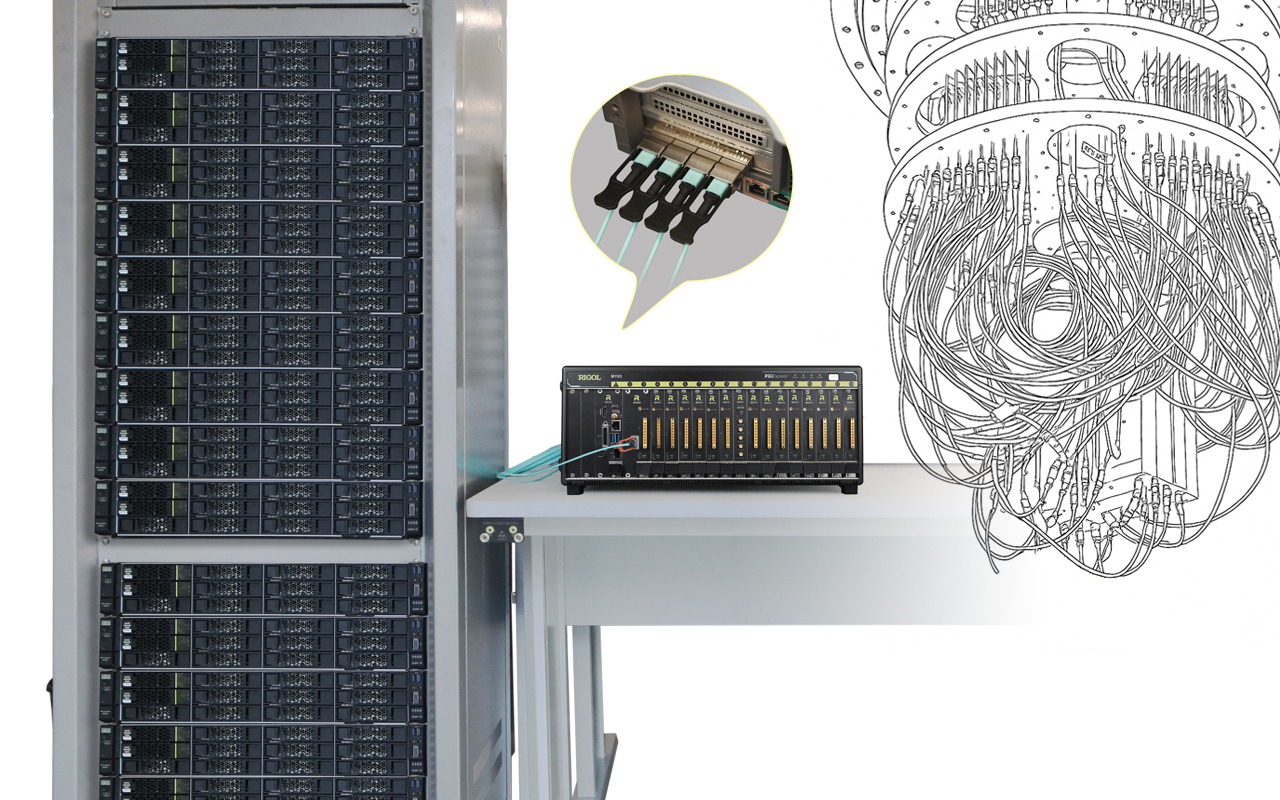

Convergência de Supercomputação e Computação Avançada
Aproveitando a ponte PXIe-to-PCIe, o SPQ se conecta diretamente a supercomputadores com fibras ópticas usando o protocolo PCIe, permitindo a troca de dados ponto a ponto. A latência ponta a ponta cai para o nível de microssegundos, enquanto a largura de banda excede 6 GB/s. Desta maneira o poder numérico em grande escala do HPC pode encurtar tarefas como P&D de materiais de anos para apenas meses.

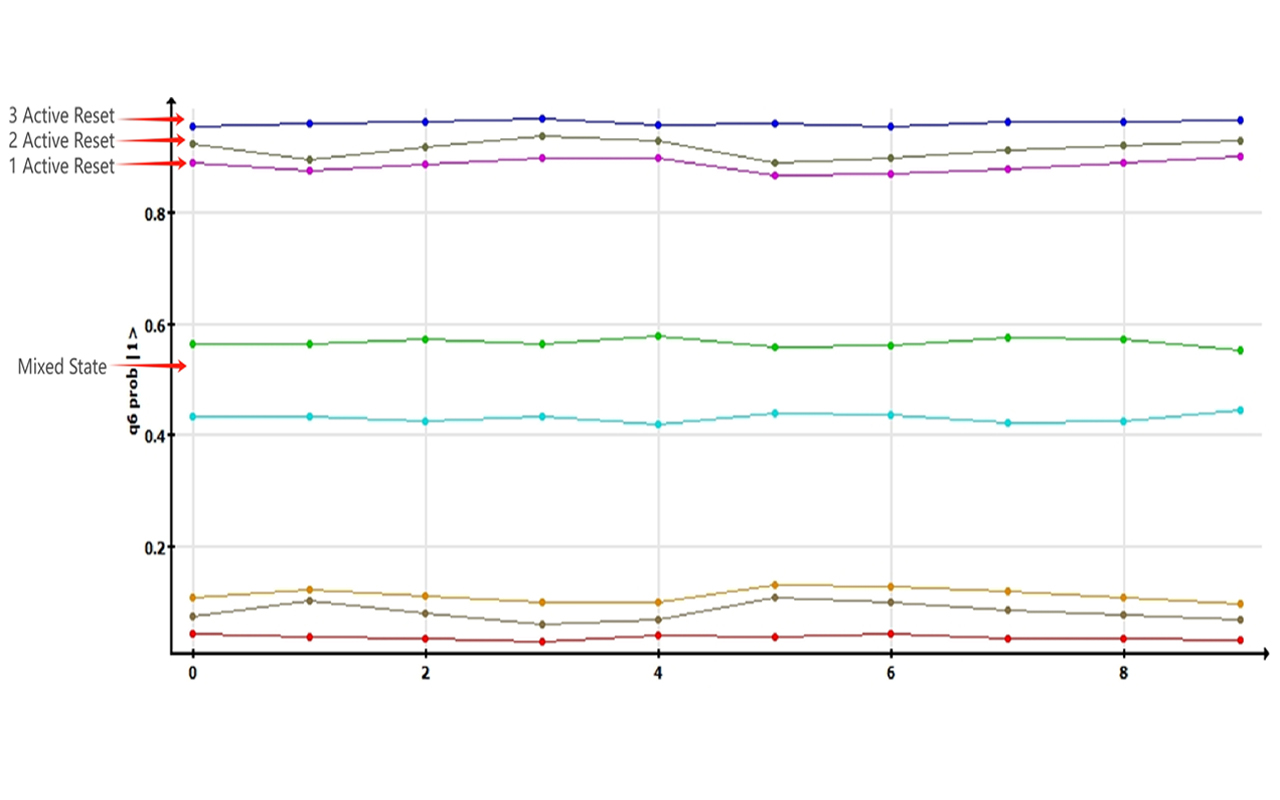

Conjunto de Instruções Dedicadas e Redefinição Ativa Oferecem
O SPQ incorpora um conjunto de instruções M&C dedicado e oferece um caminho de feedback de menos de 300 ns, permitindo que formas de onda de redefinição ativa sejam emitidas imediatamente após cada operação de porta. Várias redefinições aumentam a probabilidade do estado fundamental e, em comparação com a espera de decoerência passiva, aumentam a eficiência experimental geral em mais de dez vezes.
-
MODELOMicrowave Control Sample RateMicrowave Read Sample RateResolutionFrequency Range
-
SPQ Solution6/8/10 GSa/s3/4/5 GSa/s14 bit
