Série MSO5000-Lista de produtos do osciloscópio digital ｜ Forma de onda ・ 4ch

Osciloscópio

Série MSO5000

Os osciloscópios da série MSO5000 possuem interface de usuário moderna e flexível habilitada por nossa nova arquitetura UltraVision II e o inovador chipset ASIC Phoenix. Modelos de 70 MHz a 350 MHz com taxa de amostragem de 8 GSa/s, memória de 100 Mpts e tela capacitiva multitoque de 9 são algumas das características essenciais na bancada de engenharia

Ficha técnica

Pedido de Demonstração

Baixar

Preço

350MHz

Largura de banda

8 GSa/s

Taxa de amostragem

4+16

Canais

200 Mpts

Memória

500k wfms/s

Taxa de atualização de forma de onda

RECURSOS

MODELO

SOFTWARE-FIRMWARE

SONDA

ATUALIZAÇÃO E ACESSÓRIOS

MANUAL

RECURSOS

To contrast

MSO8064
MSO8064
MSO8064
MSO8064

Diagrama de Bode (Análise de reposta em frequência)

Os osciloscópios da família MSO5000 mostram automaticamente o diagrama de bode (módulo e fase) com a curva e dados medidos, permitindo que os usuários obtenham rapidamente resposta em frequência de circuitos elétricos e seu ganho fasorial e modular. Esta função utiliza um dos geradores de função do osciloscópio (opcional MSO5000-AWG)

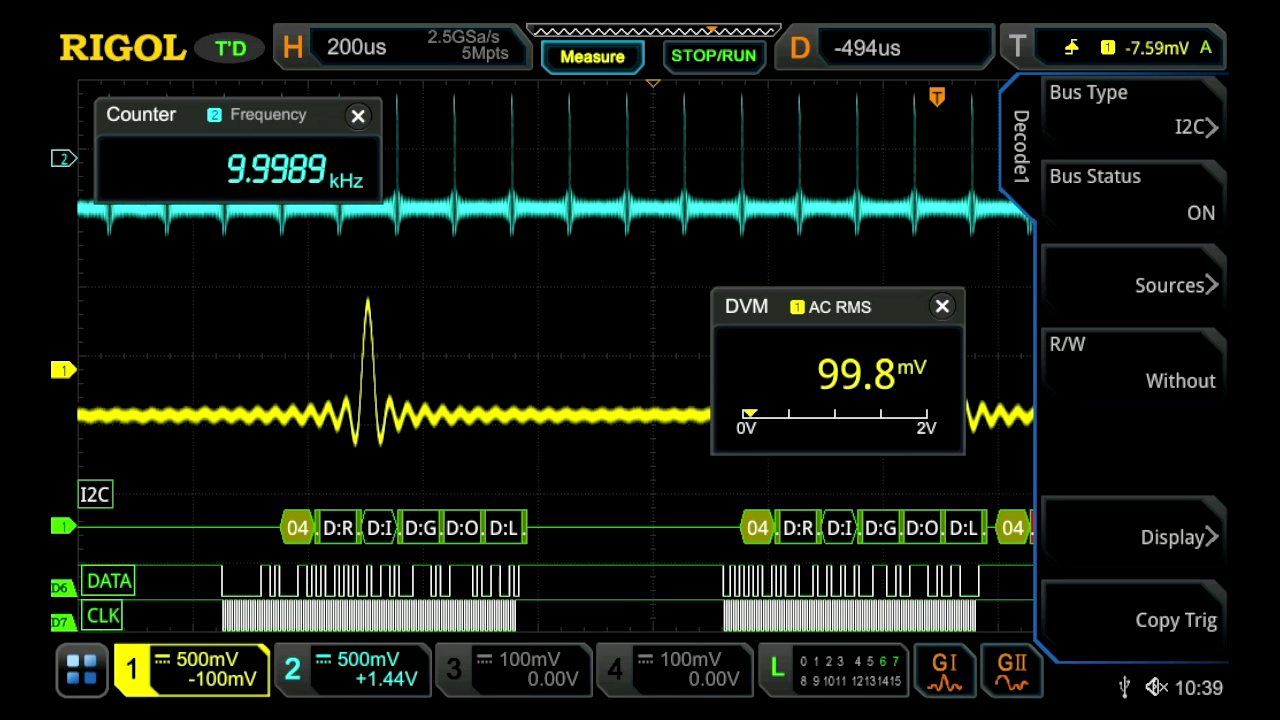

7 instrumentos em 1

Integra 7 instrumentos independentes, incluindo osciloscópio, analisador lógico de 16 canais, analisador de espectro, gerador de ondas arbitrárias, voltímetro digital, frequêncimetro e analisador de protocolo

Tela capacitiva multitoque de 9 polegadas

Com uma variedade de gestos como arrastar, ampliar e soltar fornecem uma experiência interativa que maximiza o seu tempo

Controle remoto via navegador Web

O usuário só precisa digitar o endereço IP do osciloscópio na barra de endereços do navegador da Web e em seguida operar o osciloscópio facilmente como se estivesse em sua frente

Suporta até 450.000 quadros de gravação por hardware

A função de gravação por hardware adota a tecnologia de armazenamento segmentado, que pode capturar e armazenar o sinal de interesse do usuário de acordo com as condições de trigger. Possui marcação exata da captura do sinal, o que não só garante a eficiência da aquisição, mas também expande ainda mais o tempo total de observação da forma de onda

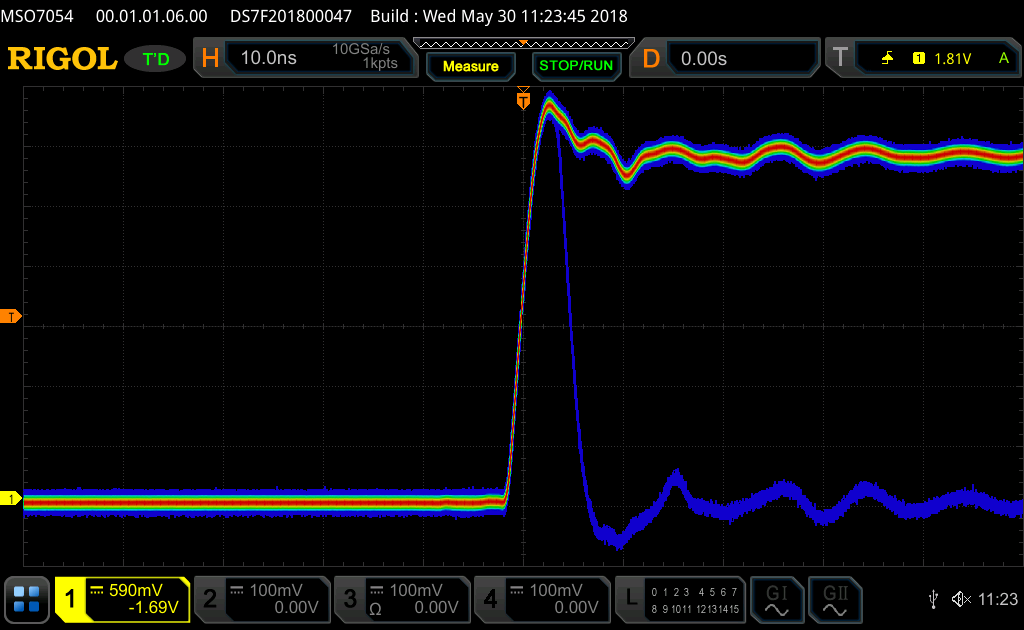

Taxa de atualização de forma de onda >500.000 wfms/s

Com uma taxa de atualização de forma de onda de até 500.000 wfms/s, eventos infrequentes ou transitórios são vistos com mais facilidade aumentando a eficiência de depuração em bancada

Relação de 23 vezes entre taxa de amostragem e banda

A série MSO5000 fornece uma taxa de amostragem em tempo real de até 8 Gsa/s com largura de banda de 350 MHz, fornecendo um realação de 23 vezes, o que a torna líder em osciloscópios similares. Além disso, possui uma memória de até 200 Mpts

Medição completa via Hardware

Resultados das medições são obtidos através de hardware, sem dependência de cálculos através da forma de onda da tela

DRAG TO SEE ALL

MODELO

LARGURA DE BANDA

CANAIS ANALóGICOS

TAXA DE AMOSTRAGEM

PROFUNDIDADE MáXIMA DE ARMAZENAMENTO

TAXA DE CAPTURA DE FORMA DE ONDA

CANAIS DIGITAIS

FONTE DE SINAL INTEGRADO

PREçO
MSO5354

350 MHz

4

8 GSa/s

100 Mpts, 200 Mpts (opcional)

500.000 wfms/s

16 (necessário ponta lógica PLA2216)

2 canais (opcional)
MSO5204

200 MHz

4

8 GSa/s

100 Mpts, 200 Mpts (opcional)

500.000 wfms/s

16 (necessário ponta lógica PLA2216)

2 canais (opcional)
MSO5104

100 MHz

4

8 GSa/s

100 Mpts, 200 Mpts (opcional)

500.000 wfms/s

16 (necessário ponta lógica PLA2216)

2 canais (opcional)
MSO5102

100 MHz

2

8 GSa/s

100 Mpts, 200 Mpts (opcional)

500.000 wfms/s

16 (necessário ponta lógica PLA2216)

2 canais (opcional)
MSO5074

70 MHz

4

8 GSa/s

100 Mpts, 200 Mpts (opcional)

500.000wfms/s

16 (necessário ponta lógica PLA2216)

2 canais (opcional)
MSO5072

70 MHz

2

8 GSa/s

100 Mpts, 200 Mpts (opcional)

500.000 wfms/s

16 (necessário ponta lógica PLA2216)

2 canais (opcional)
