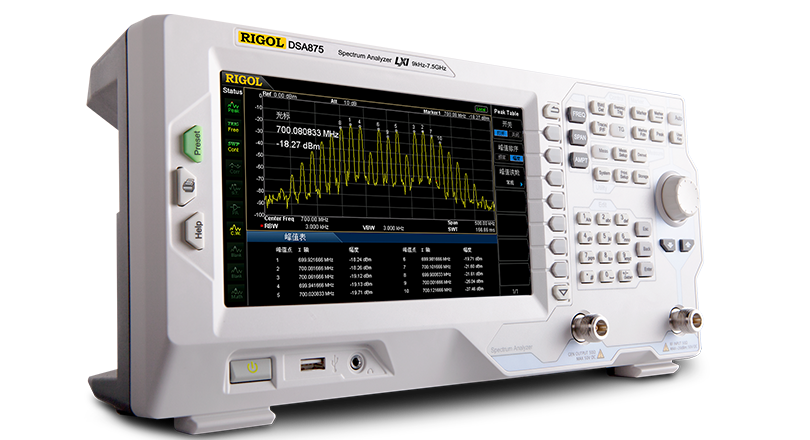

Analisadores de Espectro

Série DSA800/E
Os analisadores de espectro da série DSA800 são excelentes em desempenho, pequenos em tamanho, leves em peso e econômicos. A faixa de freqüência é de 9kHz a 1.5/3.2/7.5GHz e está disponível em um modelo "-TG" com uma fonte de rastreamento. A série DSA800 usa a tecnologia IF totalmente digital para garantir um desempenho superior e consistente. O design de tela ampla original, a nova aparência e a operação fácil são ideais para RF, P&D, verificação de design, fabricação e educação.
Starting Price

Max 7.5 GHz

Faixa de freqüência

10~1MHz

Largura de banda em tempo real

-98dBc/Hz

Ruído de fase

-161dBm

Nível médio de ruído do monitor
0
To contrast
  • MSO8064
  • MSO8064
  • MSO8064
  • MSO8064

Largura de banda de resolução tão baixa quanto 10Hz

O DSA800 usa a tecnologia IF digital para fornecer uma largura de banda de resolução tão baixa quanto 10 Hz, que pode efetivamente distinguir sinais adjacentes de igual amplitude e melhorar a discriminação de sinais.

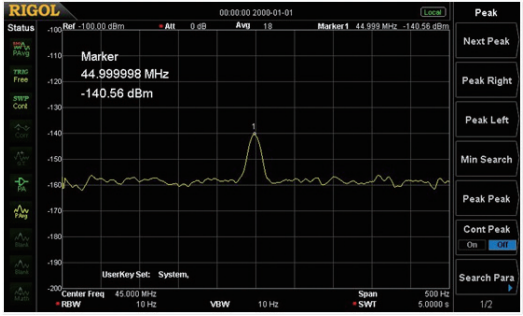

Excelente redução do piso de ruído para testes de sinal fraco

O teste de sinais fracos é suscetível ao piso de ruído do próprio analisador de espectro. A série DSA800 exibe um nível médio de ruído tão baixo quanto -161dBm, o que efetivamente garante a capacidade de testar sinais fracos.

Fornece medição de pré-conformidade EMI

O filtro EMI (6 dB) e detectores de quase-pico tornam o pré-teste/diagnóstico do EMI mais preciso, completo com software completo e geração de relatórios

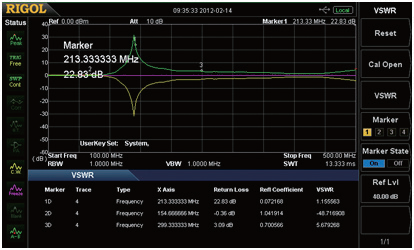

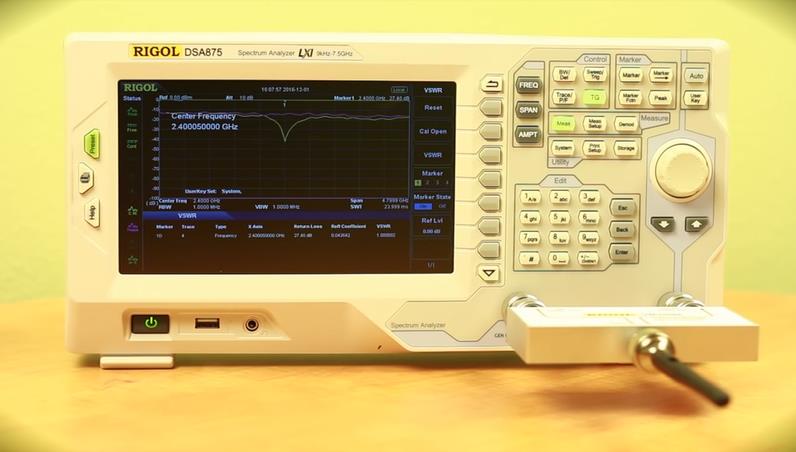

Teste completo da relação de onda permanente de tensão por fonte de rastreamento e função VSWR

Série DSA800 com capacidade de medição VSWR, com modelo de origem de rastreamento (-TG), com ponte VSWR para teste de relação de onda permanente de tensão

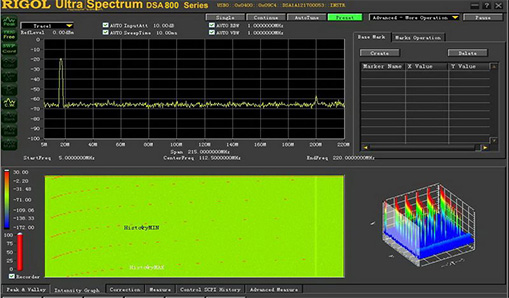

Poderoso software DSA

A série opcional Ultra Spectrum DSA de software analisador de espectro pode não somente completar o controle do analisador de espectro, mas também fornecer poderosas funções de exibição e análise, como espectro e cascata.

DRAG TO SEE ALL

  • MODELO
    FAIXA DE FREQüêNCIA
    DESCRIPTION
    RUíDO DE FASE
    NíVEL MéDIO DE RUíDO DO MONITOR
    FONTE DE RASTREAMENTO
    PREçO
  • DSA875
    9kHz~7.5GHz
    10Hz~1MHz
    -98dBc/Hz@10kHz
    -161dBm/Hz
    N/A
  • DSA875-TG
    9kHz~7.5GHz
    10Hz~1MHz
    -98dBc/Hz@10kHz
    -161dBm/Hz
    Yes
  • DSA832
    9kHz~3.2GHz
    10Hz~1MHz
    -98dBc/Hz@10kHz
    -161dBm/Hz
    N/A
  • DSA832-TG
    9kHz~3.2GHz
    10Hz~1MHz
    -98dBc/Hz@10kHz
    -161dBm/Hz
    Yes
  • DSA832E-TG
    9kHz~3.2GHz
    10Hz~1MHz
    -90dBc/Hz@10kHz
    -161dBm/Hz(typ.)
    Yes
    ¥22800
  • DSA832E
    9kHz~3.2GHz
    10Hz~1MHz
    -90dBc/Hz@10kHz
    -161dBm/Hz(typ.)
    N/A
  • DSA815
    9kHz~1.5GHz
    10Hz~1MHz
    -80dBc/Hz@10kHz
    -155dBm/Hz(typ.)
    N/A
  • DSA815-TG
    9kHz~1.5GHz
    10Hz~1MHz
    -80dBc/Hz@10kHz
    -155dBm/Hz(typ.)
    Yes

DRAG TO SEE ALL

  • MODELO
    FAIXA DE FREQüêNCIA
    DESCRIPTION
    RUíDO DE FASE
    NíVEL MéDIO DE RUíDO DO MONITOR
    FONTE DE RASTREAMENTO
    PREçO
    COMPARISON
  • DSA875
    9kHz~7.5GHz
    10Hz~1MHz
    -98dBc/Hz@10kHz
    -161dBm/Hz
    N/A
  • DSA875-TG
    9kHz~7.5GHz
    10Hz~1MHz
    -98dBc/Hz@10kHz
    -161dBm/Hz
    Yes
  • DSA832
    9kHz~3.2GHz
    10Hz~1MHz
    -98dBc/Hz@10kHz
    -161dBm/Hz
    N/A
  • DSA832-TG
    9kHz~3.2GHz
    10Hz~1MHz
    -98dBc/Hz@10kHz
    -161dBm/Hz
    Yes
  • DSA832E-TG
    9kHz~3.2GHz
    10Hz~1MHz
    -90dBc/Hz@10kHz
    -161dBm/Hz(typ.)
    Yes
    ¥22800
  • DSA832E
    9kHz~3.2GHz
    10Hz~1MHz
    -90dBc/Hz@10kHz
    -161dBm/Hz(typ.)
    N/A
  • DSA815
    9kHz~1.5GHz
    10Hz~1MHz
    -80dBc/Hz@10kHz
    -155dBm/Hz(typ.)
    N/A
  • DSA815-TG
    9kHz~1.5GHz
    10Hz~1MHz
    -80dBc/Hz@10kHz
    -155dBm/Hz(typ.)
    Yes
DESCARREGAMENTO DE FIRMWARE

DRAG TO SEE ALL

  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
ACIONADOR IVI

DRAG TO SEE ALL

  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
ACESSóRIOS OPCIONAIS

DRAG TO SEE ALL

MODEL
DESCRIPTION
PRICE
SSC-DSA
2FSK Spectrum measurement and analysis
PA-DSA875
Preamplifier option, 100kHz to 7.5GHz (only for DSA875 or DSA8375-TG)

PA-DSA832
Preamplifier option, 100kHz to 3.2GHz (only for DSA832 or DSA832-TG)

AMK-DSA800
Advanced Measurement Kit
VSWR-DSA800
VSWR Measurement Kit (DSA815 Only) - Software only. Consider software with bridge under part number VB1020 instead.
EMI-DSA800
EMI Filter & Quasi-Peak Detector Kit(DSA815 Only)
ACESSóRIOS

DRAG TO SEE ALL

MODEL
DESCRIPTION
PRICE
VB1032
"VSWR Bridge with VSWR-DSA800, VSWR-DSA1000 licenses included
Frequency range: 1 MHz - 3.2 GHz,
Typical Directivity: ≥ 30 dB"

BAG-G1
Instrument Carry Case for a DSA800 Spectrum Analyzer, DG4000 generator, or DS2000 scope.
USB-GPIB
USB-GPIB Converter. Connect USB directly to instrument and control it via GPIB. This does not connect to a PC directly
ATT03301H
30dB High Power Attenuator, Max Power 100W
RF CATV Kit
Kit Includes 50 Ω to 75 Ω Adaptor (2pcs)
RF Attenuator Kit
Kit Includes 6dB Attenuator (1pcs), 10dB Attenuator (2pcs)
RF Adaptor Kit
Kit Includes: N(F)-N(F) Adaptor (1pcs), N(M)-N(M) Adaptor (1pcs), N(M)-SMA(F) Adaptor (2pcs), N(M)-BNC(F) Adaptor (2pcs), SMA(F)-SMA(F) Adaptor (1pcs), SMA(M)-SMA(M) Adaptor (1pcs), BNC T Type Adaptor (1pcs), 50 Ω SMA Load (1pcs), 50 Ω BNC Impedance Adapter (1pcs)
CB-NM-SMAM-75-L-12G
N(M)-SMA(M) RF Cable
CB-NM-NM-75-L-12G
N(M)-N(M) RF Cable
NFP-3
Near Field Probe, Requency Range:  30MHz to 3GHz
DSA Utility Kit
DSA Accessories Package including:N-SMA Cable,BNC-BNC Cable,N-BNC Adapter,N-SMA Adapter,75Ω-50Ω Adapter,Antenna 2(900MHz/1.8GHz),Antenna 2
TX1000
RF Demonstration board with built in 1 GHz Oscillator, mixer, filters, and amplifier.
VB1080
VSWR Bridge and DSA800-VSWR software for Rigol Spectrum Analyzers. The VB1080's range is from 2-8 GHz.
VB1040
800 MHz to 4 GHz VSWR Bridge for DSA1030-TG and DSA1030A-TG
SOFTWARE

DRAG TO SEE ALL

MODEL
DESCRIPTION
PRICE
S1220
ASK-FSK Demodulation Analysis Software
S1210
EMI Pre-Compliance Software
Ultra Spectrum
Software for the DSA1000 and DSA1000A series spectrum analyzers to be used within the UltraSigma package
VIDEO
【Application】Using S1220 to Demodulate a Z-Wave Signal
【Application】RIGOLs S1220 Demodulation Software
【Application】RF Antenna Testing
MANUAL DO USUáRIO

DRAG TO SEE ALL

FICHAS TéCNICAS

DRAG TO SEE ALL

  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
MANUAL DE PROGRAMAçãO

DRAG TO SEE ALL

  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
GUIA RáPIDO

DRAG TO SEE ALL

  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
